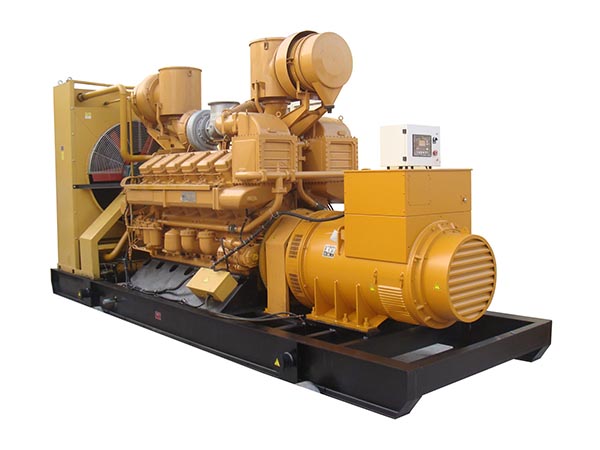

一、濟柴柴油發電機組簡介
濟柴柴油發電機組是我公司選用濟南柴油機廠濟柴牌190系列柴油發動機來作為發電機組動力,濮陽勝動新能源作為專業柴油發電機組生產商,所生產的濟柴柴油發電機組具有可靠性高、功率強勁、使用壽命長等特點。
中國石油濟南柴油機股份有限公司(簡稱中油濟柴),是中國石油天然氣集團公司下屬的動力裝備研發制造企業;是中國內燃機行業涉足石油鉆探領域的企業;是中國獲得大功率內燃機產品的企業;是中國榮獲“商標”的非道路用大功率內燃機企業;也是中國氣體發動機行業更具影響力品牌。濟柴產品廣泛應用于石油鉆探、船用動力、可燃氣體利用、電站、機車、軍用等領域,遍布全國油氣田和32個省、自治區、直轄市及港澳臺地區,出口到美國、日本、俄羅斯、意大利、印尼、新加坡、蘇丹、突尼斯等40多個和地區,形成了市場領域廣、市場份額大的多元化市場格局。
“濟柴”牌柴油機是中國的大功率內燃機產品,各種機械鉆機,電驅動鉆機、復合鉆機及單機泵組動力,能夠在海洋、高原、沙漠、高寒等惡劣環境中正常工作,裝備了中國90%以上的石油鉆井隊。
機組選用濟柴發動機,該機經過多年來的研制、開發、不斷地吸取現代內燃機領域中卓有成效的科技成果,使其具有技術經濟指標先進、結構緊湊、起動迅速、易于操作、維修方便、能適應各種惡劣環境條件下作業等特點。
二、濟柴柴油發電機組主要規格型號及技術參數
機組型號 | 額定功率(KW) | 柴油機型號 | 功率(KW) | 缸數排列 | 缸數*行程 | 排氣量(L) | 燃油消耗率(g/kw.h) | 機組重量 | 機組尺寸 |
SDJ400GF | 400 | 6190ZL1 | 450 | 6L | 190*210 | 47.6 | 208 | 8500 | 5320*1820*2700 |
SDJ500GF | 500 | G6190ZLC | 540 | 6L | 190*210 | 47.6 | 208 | 8500 | 5320*1820*2700 |
SDJ550GF | 550 | Z8V190D2 | 588 | 8V | 190*210 | 47.6 | 208 | 9500 | 5320*1820*2700 |
SDJ600GF | 600 | 8190ZLC | 720 | 8L | 190*210 | 47.6 | 208 | 10200 | 6150*1820*2700 |
SDJ630GF | 630 | 8190ZLC | 720 | 8L | 190*210 | 47.6 | 205 | 10200 | 6150*1820*2700 |
SDJ700GF | 700 | Z12V190BD2 | 882 | 12V | 190*210 | 71.45 | 205 | 11000 | 5880*1820*2820 |
SDJ800GF | 800 | Z12V190B | 882 | 12V | 190*210 | 71.45 | 205 | 11000 | 5880*1820*2820 |
SDJ900GF | 900 | Z12V190BD7 | 992 | 12V | 190*210 | 71.45 | 205 | 12000 | 5880*1820*2820 |
SDJ900GF | 900 | Z12V190ZL1 | 1000 | 12V | 190*210 | 71.45 | 205 | 12500 | 5880*1820*2820 |
SDJ1200GF | 1200 | A12V190ZLD | 1320 | 12V | 190*215 | 73.15 | 205 | 14800 | 5880*1920*2950 |
SDJ1500GF | 1500 | H12V190ZLD | 1740 | 12V | 190*215 | 73.15 | 205 | 18000 | 6520*2570*3150 |
SDJ2000GF | 2000 | H16V190ZL | 2400 | 16V | 190*215 | 73.15 | 205 | 19000 | 8200*3500*4100 |
機組電氣指標:額定頻率50HZ(60HZ可選),功率因數COSФ=0.8,額定電壓400/230V,相線:三相四線制
若您需要了解機組其他資料、濟柴柴油發電機組報價或未展示的功率型號機組參數請聯系我們。
三、發電機組技術說明
1. 發電機組運行標準環境條件
大氣壓力100kPa;環境溫度25℃;相對濕度30%;在上述條件下,燃油品質符合技術規定時,發電機組能達到額定負荷輸出。
2. 產品設計遵循的標準規范
包括但不限于下列所述的標準和規范:ISO9001、GB/T 2820-2009、JB/T 10303-2001、GB/T 15548-2008、GB/T 20136-2006等。
3. 發電機組備用時
發電機組在長時間備用時,可以定期人工啟動,空載運行,以自檢本身的啟動性能。
4. 燃油適用
夏季應選用0號輕柴油,冬季則應根據地區氣候條件,分別選用-10號、-20號或-35號輕柴油。
5. 潤滑油系統
發電機組潤滑系統為封閉式自循環潤滑系統。發動機配有機油箱(油底殼)、機油輸油泵、手動/電動預供油泵、機油過濾器、機油冷卻器等。
6. 冷卻系統
冷卻水應選用略呈堿性的清潔水,不得含有腐蝕性化合物。其主要指標如下:硬度0.7~5.3mol/L,氯離子含量<150mg/L,PH值6~8.5。冬季應使用防凍液。
7. 啟動系統
發電機組采用直流電馬達起動,工作電源為直流24V。蓄電池配有自動充電裝置,可以自動對其充電,以保證電池有充足電量。
四、發電機組配置方案
(一)標準配置
1. 直噴式內燃發動機(柴油);
2. 交流同步發電機(單軸承);
3. 適合環境40℃-50℃散熱器水箱、皮帶驅動冷卻風扇、風扇安全護罩;
4. 發電輸出空氣開關、標配控制屏;
5. 機組鋼制共用底座(含:機組減振橡膠墊);
6. 干式空氣過濾器,燃油過濾器,潤滑油過濾器、啟動馬達、并配有自充電發電機;
7. 啟動蓄電池及蓄電池啟動連接電纜;
8. 工業用9dB消音器及連接用標準件;
9. 隨機資料:柴油機及發電機原廠技術文件、發電機組說明書、測試報告等。
(二)可選配置
1. 機油、柴油、水套、防冷凝加熱器;
2. 分體式日用燃油箱、一體式底座燃油箱;
3. 電瓶浮充電器;
4. 防雨型機組(箱柜);
5. 自保護、自啟動機組控制屏;
6. 靜音型機組(箱柜);
7. 帶“三遙”功能機組控制屏;
8. 移動拖車型電站(箱柜拖車);
9. ATS自動負載轉換屏;
10. 靜音型移動電站(箱柜拖車);
五、售后服務
保修期:國內機組調試驗收合格后的12個月或累計運行1000小時;以先到期為準。由于產品質量問題實行免費維修或換件,終身有償服務?。ㄒ讚p件、常用件、人為損壞、疏忽保養等均不在保修范圍內)如因原廠調整則以原廠保固條例執行!
保質期后,用戶享受產品終身保養,需配件更換時只收取成本費用,不加收人工費。如遇產品嚴重損耗或特殊情況,可到本公司進行大修或對換新機。
用戶在發現產品使用不便或需我公司提供技術支持時,可致電本公司售后服務小組。我公司將會(huì )在接到電話或傳真后時間派專員趕赴現場進行檢查及維修,以最快速度恢復產品正常運行。
